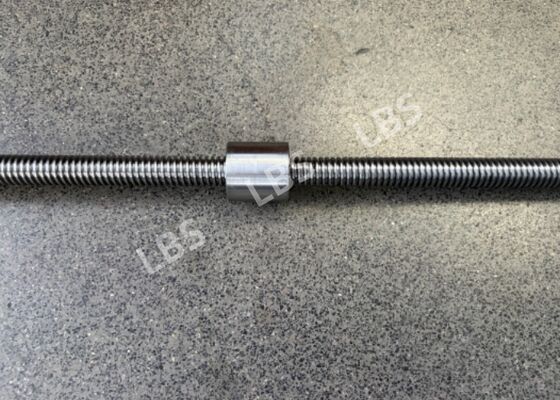

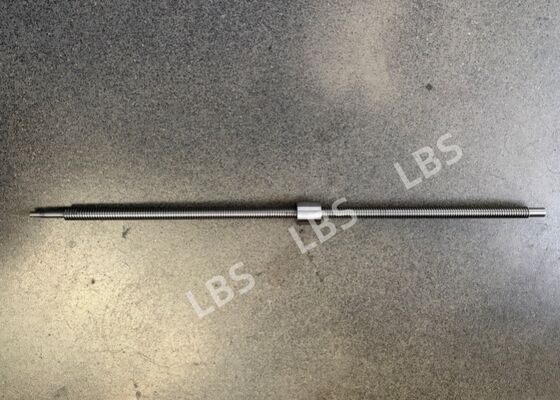

Vite di precisione a T in acciaio inossidabile duplex 2205 resistente alla corrosione, vite di trasmissione ad alta capacità di carico e resistente all'usura

1.Descrizione

Questa vite di precisione a T è realizzata in acciaio inossidabile 2205, numero di parte: 26MD01-M403-002. La sua specifica della filettatura è Tr20×4 con classe di precisione 7e. È un componente di trasmissione di precisione di Classe B con un peso unitario di 1,957 kg. La materia prima è acciaio inossidabile duplex 2205, sottoposto a trattamento di soluzione a 1020–1100°C seguito da rapido raffreddamento in acqua, offrendo sia elevata resistenza che eccezionale resistenza alla corrosione.

Prodotto rigorosamente secondo la precisione della filettatura trapezoidale 7e, il componente presenta tolleranze geometriche strettamente controllate per le sezioni dell'albero. Le tolleranze dimensionali non specificate sono conformi a GB/T1804-m e le tolleranze geometriche non specificate sono conformi a GB/T1184-H. Gli spigoli vivi sono arrotondati e le bave rimosse. Tutte le dimensioni non contrassegnate si riferiscono al modello 3D. La lunghezza totale è di 847 mm, integrata con più segmenti di albero di precisione, scanalatura per linguetta e filettatura di collegamento M12×1.5. Consente una trasmissione lineare fluida ed è adatta per meccanismi di trasmissione alternativi push-pull e di sollevamento in condizioni corrosive difficili.

2.Parametro

3.Vantaggio

(1) Proprietà del materiale superiore: acciaio inossidabile duplex 2205 con trattamento termico di soluzione. Resistente alla corrosione per vaiolatura, corrosione interstiziale e tensocorrosione. La sua resistenza è molto superiore all'acciaio inossidabile ordinario 304/316, combinando resistenza alla corrosione e alta resistenza meccanica.

(2) Trasmissione di precisione: filettatura trapezoidale Tr20×4 lavorata secondo il grado di alta precisione 7e. Presenta trasmissione fluida e buone prestazioni di autobloccaggio. Il rigoroso controllo delle tolleranze geometriche garantisce un piccolo gioco di trasmissione e un'accurata precisione di posizionamento.

(3) Struttura integrata di precisione: lavorazione integrata di diametri di accoppiamento multi-sezione, scanalatura per linguetta e filettatura di collegamento. Elevata coassialità e perpendicolarità, rugosità superficiale fino a Ra1.6 per un'eccellente compatibilità di assemblaggio.

(4) Processo di produzione affidabile: spigoli vivi sbavati e arrotondati, sistema di tolleranza standardizzato. Componente di precisione di Classe B, basso attrito durante il movimento alternativo a lungo termine e lunga durata.

4.Applicazione

Ideale per ingegneria marina, attrezzature di sollevamento offshore, desalinizzazione dell'acqua di mare, ambienti chimici corrosivi, attuatori di sollevamento e push-pull su piattaforme offshore. Applicabile anche per l'azionamento di valvole, trasmissione lineare subacquea e macchinari di sollevamento anticorrosione in condizioni fortemente corrosive. Può funzionare stabilmente a lungo termine in ambienti corrosivi contenenti cloruri e umidi.
